Reparatur: LG Plasma PK950 schaltet sich aus
/LG - wenn das Netzteil versagt - Widerstand ist nicht zwecklos!
Mein guter alter LG Plasma Bildschirm versagte plötzlich im zarten Alter von 7 Jahren (ziemlich genau).
Das Symptom: Beim Einschalten "klackert" er und geht dann sofort wieder aus!
Ich hatte Glück, dass der Fehler bei vielen auftritt. Es sind die Lastwiderstände es Netzteils (es gibt noch andere Ausfallquellen - die mich aber nicht betrafen).
Zu diesem Post gibt es ein ausführliches Youtube Video mit folgendem Inhalt:
Was tut welche Platine - wie ist der Fernseher aufgebaut?
Wie funktioniert ein Plasma Bildschirm eigentlich
Wie kann man Vs und Va kalibrieren?
(Update 12.12.2017) im zweiten Video gibt´s eine kleine Korrrektur!
Das Video habe ich am Ende verlinkt. Falls der Blogpost für Euch hilfreich war, findet Ihr darunter auch einenHinweis, wie Ihr mich kostenlos unterstützen könnt!
LG 60PK950 offen
Das gewichtigste Problem dürfte das Bewegen des Monsters sein.
Achtung - GEFAHR: Im Fernseher finden sich lebensgefährliche Spannungen (>200V). Diese können auch nach ziehen des Netztsteckers eine Weile lang anliegen. Finger weg - Reparatur nur vom Fachmann!
Die Hochlastwiderstände (rechts oben im Bild) sind meistens Ursache des Versagens. Bei diesem Modell haben sie den Wert 10 Ohm / 5 Watt (hier können die Netzteile abweichen!). Das Netzteil muss ausgebaut werden, um die Widerstände zu prüfen:

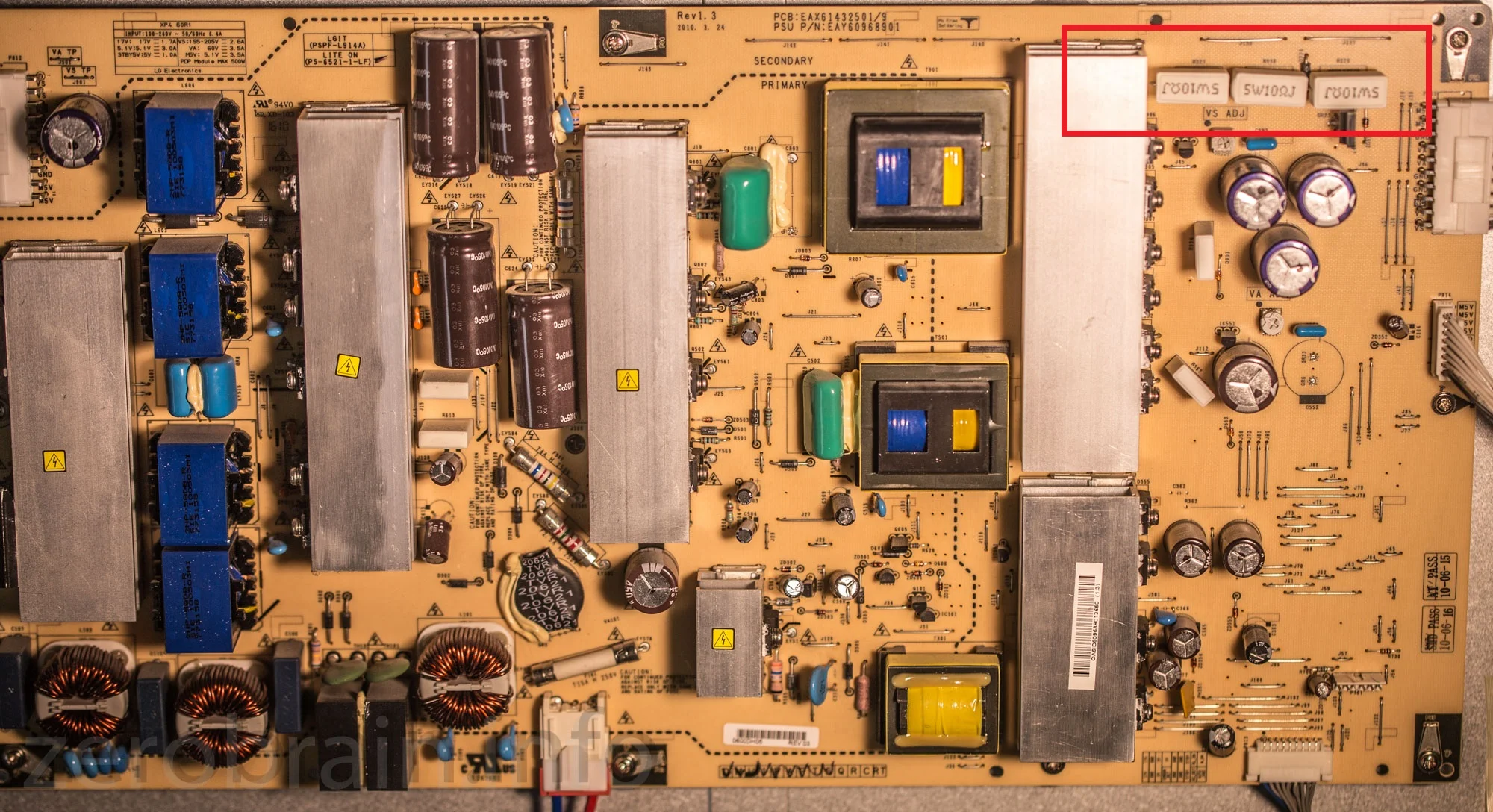

LG 60PK950 - die defekten Widerstände des Netzteils

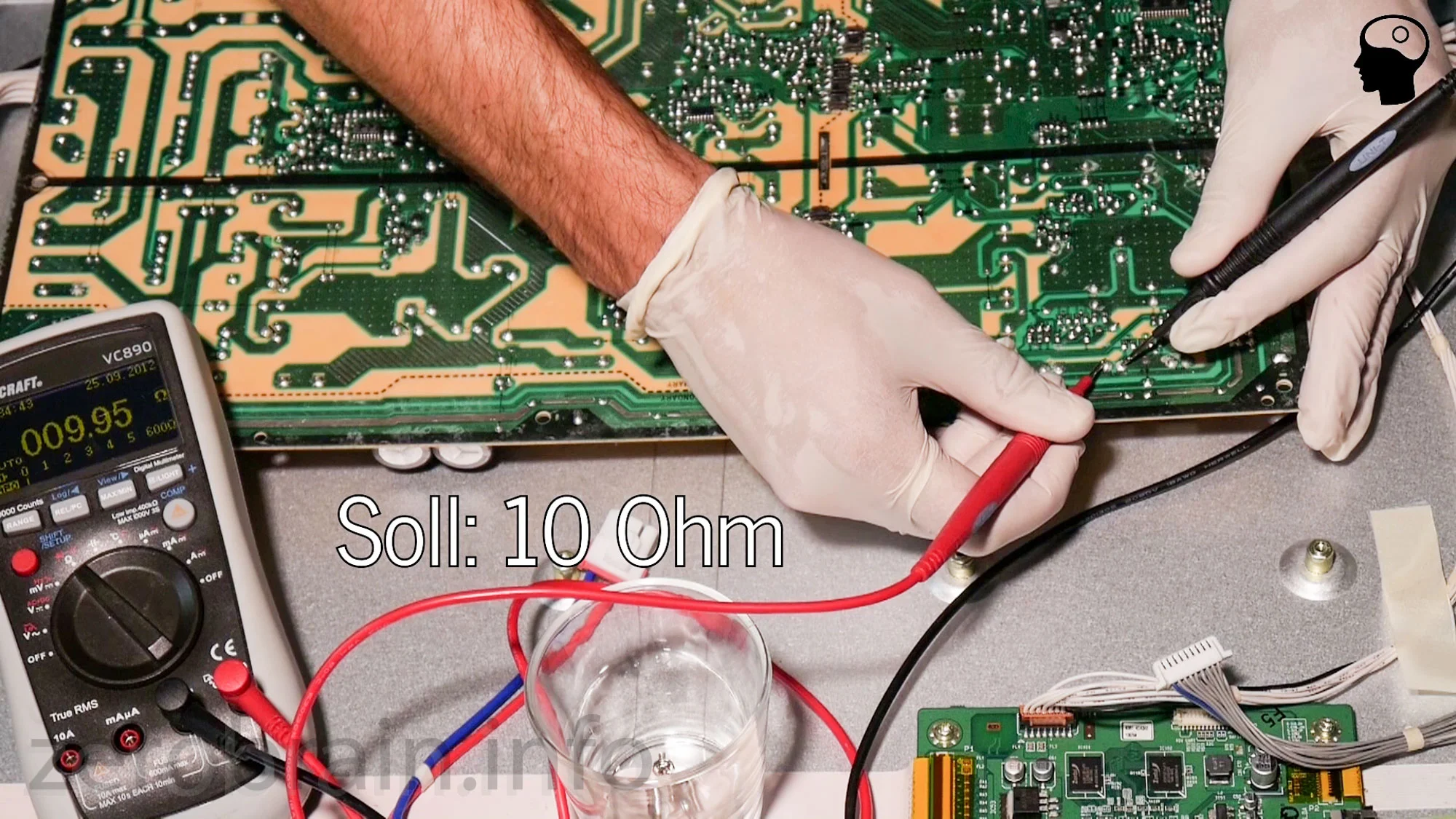

LG Plasma defekt - nachmessen der Leistungswiderstände im Netzteil
*Werbung
Bitte unterstützt das Blog durch Einkaufen bei Amazon (schaut mal hier auf meine Support Page)!
Die Widerstände wurden in Reihe verschaltet (das wird später eine Rolle spielen). Zum schnellen Prüfen habe ich den defekten durch eine ungefähr passende Kombination ersetzt:

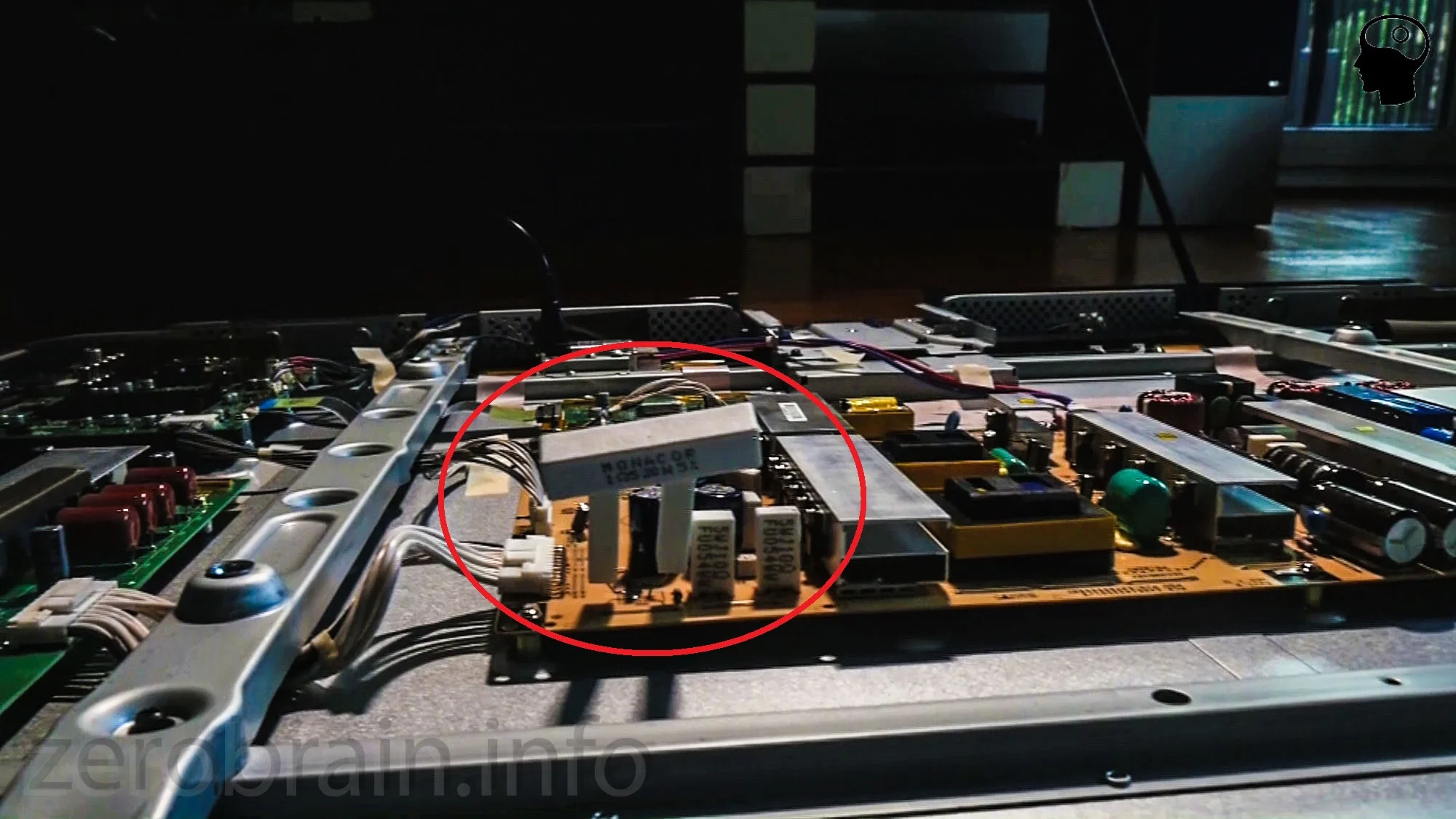

Provisorische Reparatur des LG Plasma Netzteils (Achtung - Sehr Gefährlich!)
Der Probelauf über 15 Minuten zeigte: das Gerät ist sonst in Ordnung. Ich empfehle diese Prüfung unbedingt vor dem Zusammenbau, da auch einige andere Teile gerne ausfallen, die dann extra bestellt werden müssen. Es gibt schon Kits im Netz, die viele dieser Teile (Schaltregler + Dioden + Widerstände) enthalten.
Ich wollte die schnelle Lösung und habe herkömmliche bedrahtete Widerstände für ein paar Euro gekauft. Sie passen nicht wirklich! Das macht aber nichts aus (wie oben gesagt, wurden die Lastwiderstände in Reihe verschaltet und Isolation gegeneinander spielt keine Rolle - aber auf den Kühlkörper achten!).
Jetzt geht der LG Plasma Fernseher nicht mehr aus: Repariertes Netzteil
Das Netzteil des LG Plasma TVs - jetzt repariert!
Selbstverständlich habe ich alle drei Widerstände ersetzt. Mir war vollkommen unklar, warum diese kaputt gehen - deswegen erschien mir die "ganze Lösung" am besten.

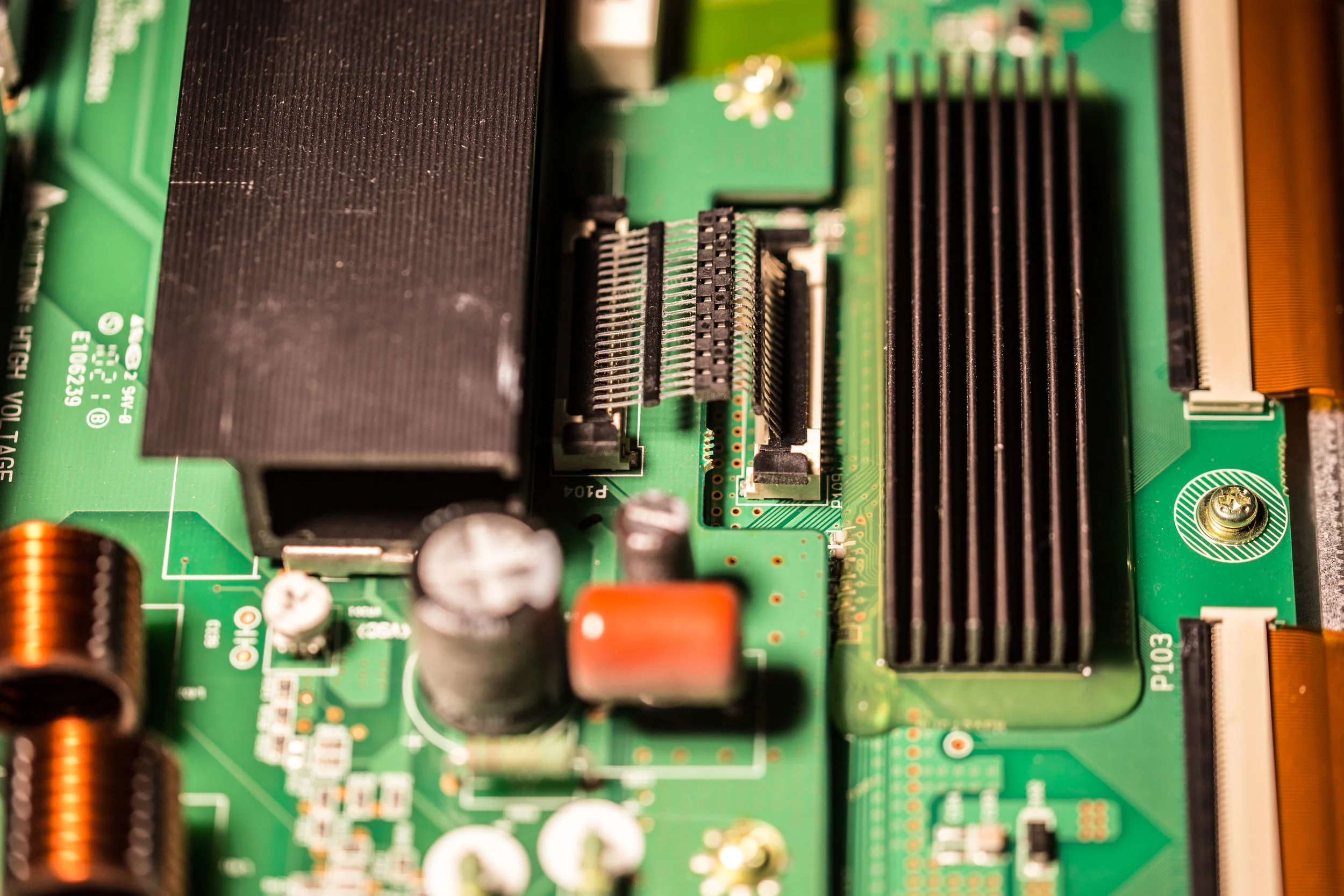

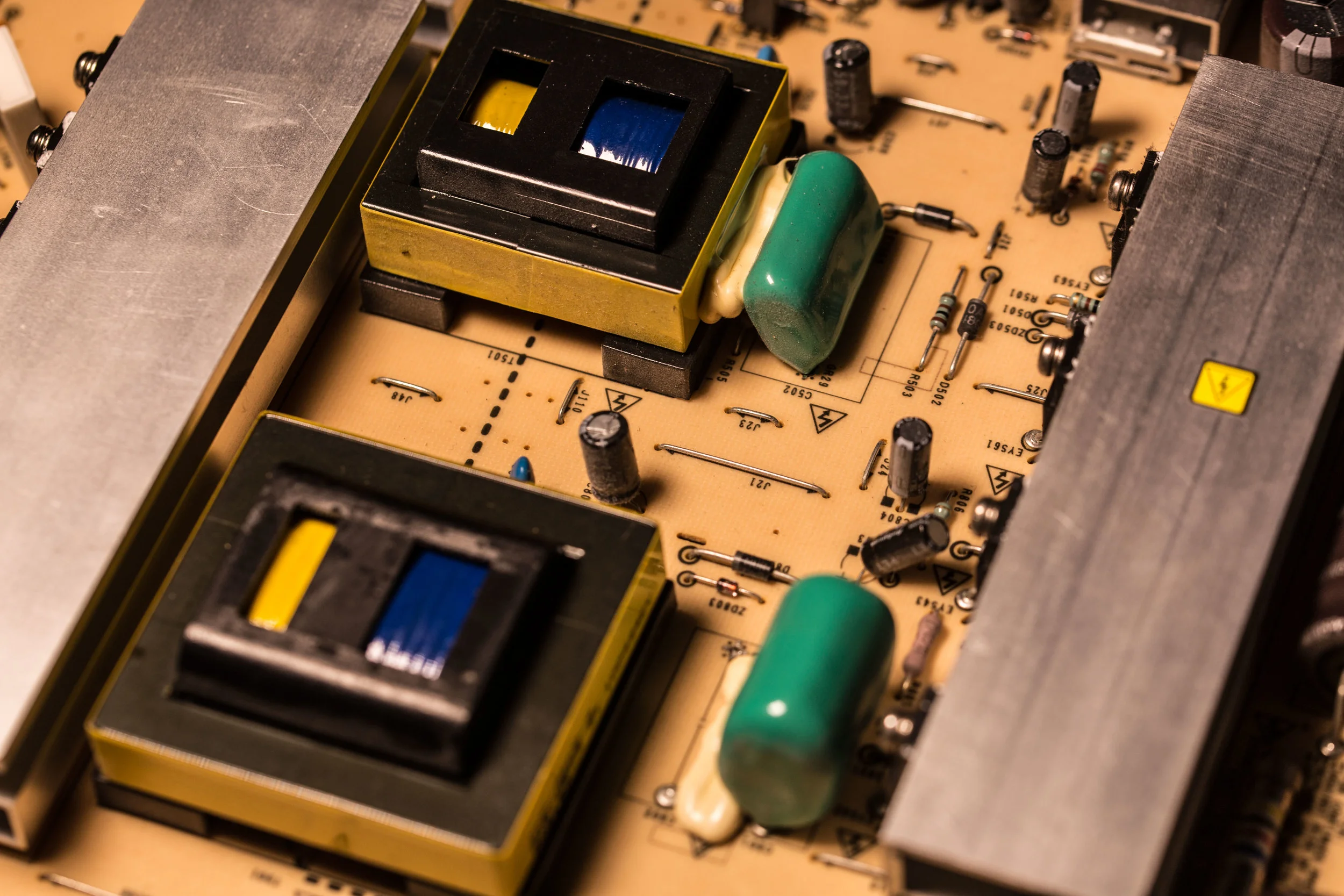

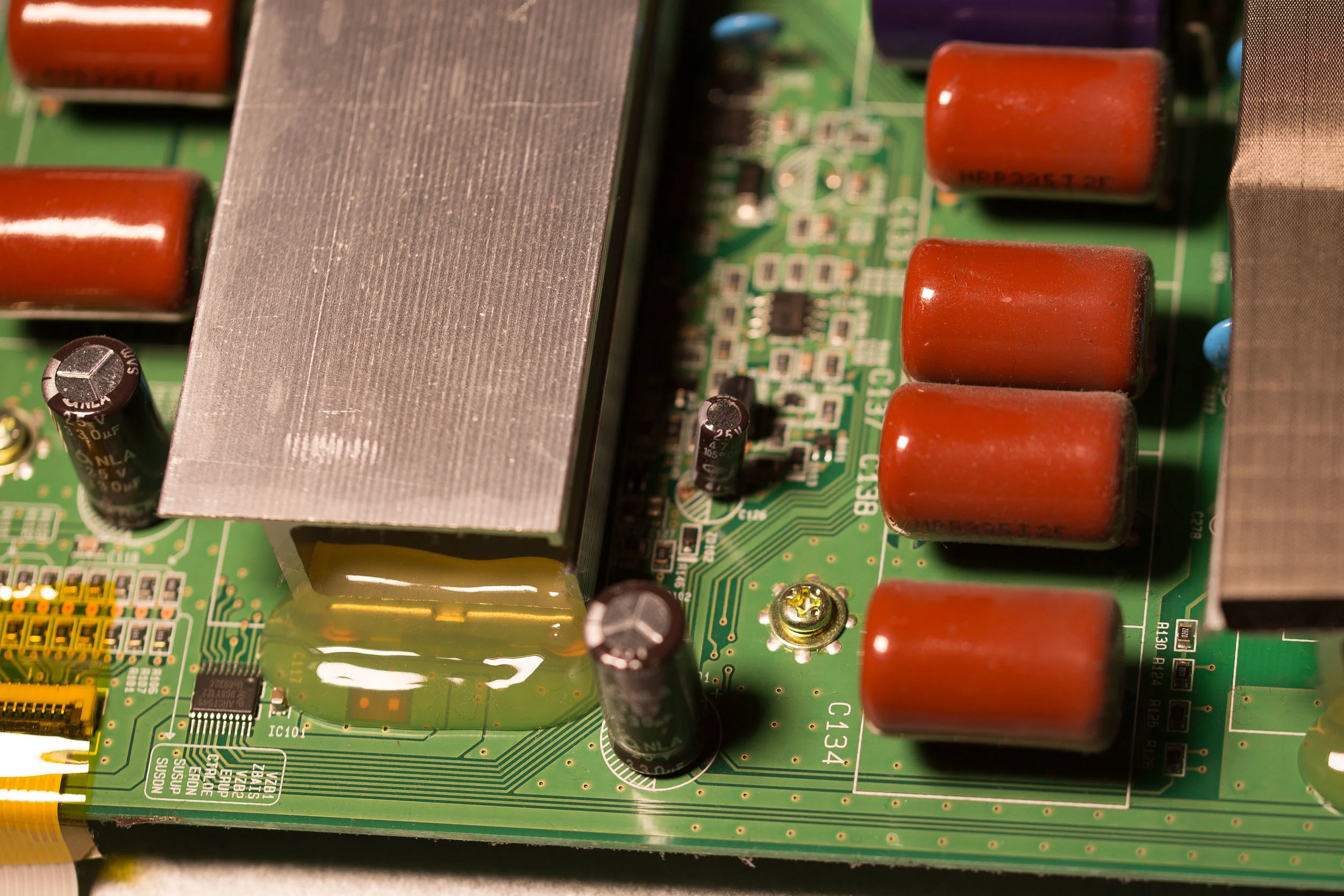

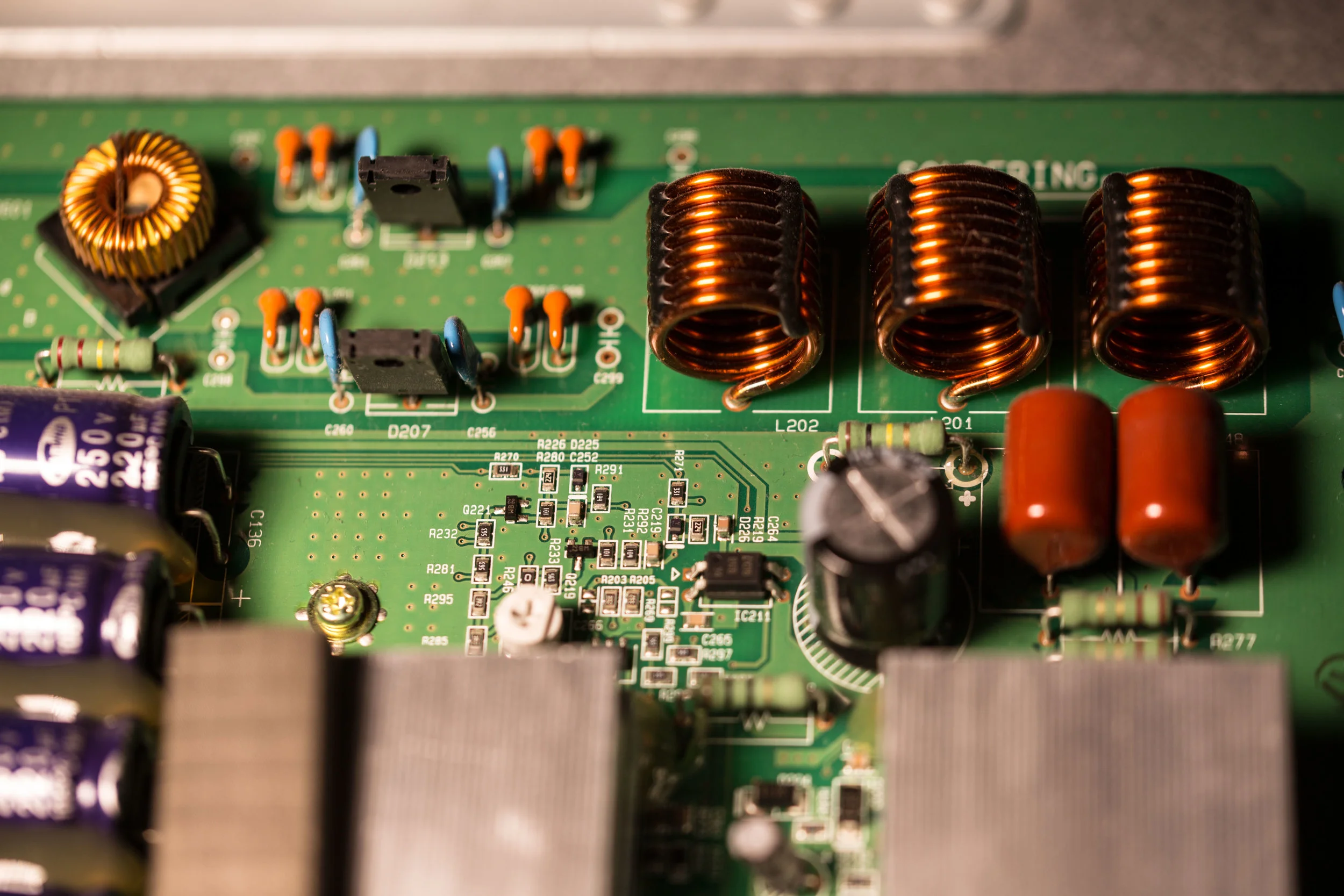

Im Folgenden noch ein paar Impressionen vom Inneren des Fernsehers - zum Video bitte nach unten scrollen!
Update (12.12.2017): "Widerstand und vermutete Obsoleszenz"

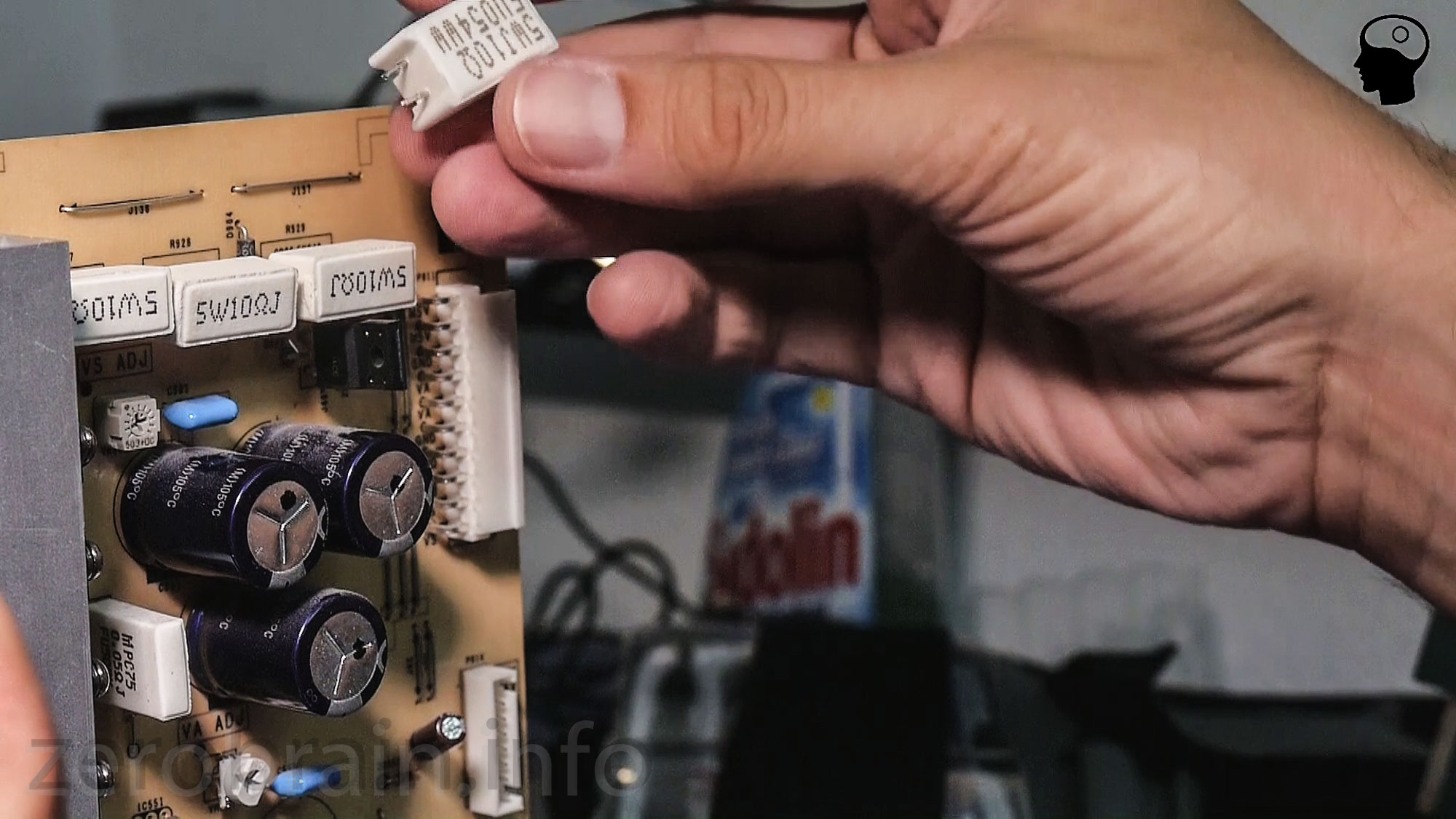

Original lastwiderstand (oben) des PK950 Netzteils - unten der "Klon"
Leider ist der Fernseher nach 3 Monaten wieder gestorben. Gleiches Symptom! Was mich tiefer graben ließ:
Die Lastwiderstände werden nur beim Abschalten verwendet, die Kondensatoren zu entladen. Der entstehende Stoß-Strom ist erheblich (60V @10 Ohm = 6A) und liegt über dem Dauerlaststrom des Widerstandes (5W). Mein Ersatztyp war deutlich kleiner und hielt demzufolge auch weniger lang. Ausführliche Diagnose im zweiten Video (ganz unten), das auch der Frage "Geplante Obsoleszenz oder einfach nur kaputt" nachgeht.
Meine Erkenntnis: ein "richtiger" Lastwiderstand muss her. Ich habe 3 x 10 Ohm / 50 Watt verbaut und hoffe, dass jetzt erstmal Ruhe ist.
Ein kleiner Umbau für die Langlebigkeit: 10 Ohm 50W anstatt 5W
